ZDY-750全液压坑道钻机体积小 运转灵活

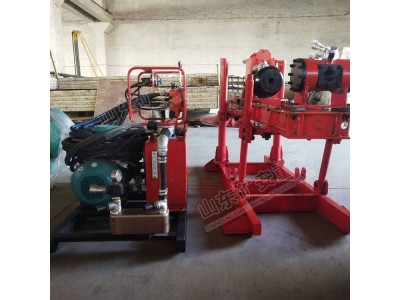

ZDY-750全液压坑道钻机介绍

液压钻机是一种用油压驱动和控制所有运转部件的钻机。这类钻机借高压变量油泵和变量油马达实现无级变速，可简化传动机构，去掉齿轮变速箱，既减轻了钻机重量，又能充分利用动力。同时钻机转速较高，工作平稳，操作方便安全，易实现自动化和仪表化，对高速小口径钻进(如金刚石钻进)和大扭矩低转速的工程钻进都有很好的适应性。Kuangan002

ZDY-750全液压坑道钻机用途

ZDY-750全液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆防灭火孔、煤层注水孔、防突卸压孔、地质勘探及其他工程孔。适用于岩层坚固系数≤8的各种煤层、岩层。因为转机有机架要求巷道或钻场断面大于6.5平方，高度大于2.5米，宽度达于2.8米。

ZDY-750全液压坑道钻机组成

动力头式液压钻机由以下几个部分组成：液压泵站、动力头、机架（四个腿的框架）操作台、支承立柱等。

独特的液压系统，全液压传动，操作简单省力。

因用油管连接，并配有防喷钻杆，钻机工作时，操作者可远离井口，较为安全，当抽回钻杆时如果孔下有气体会造成喷溅。

钻机工作时，动力头机架支承为框架式支承，一次安装就可钻上、下、左、右钻若干个钻孔，节省辅助时间，效率高。

ZDY-750全液压坑道钻机工作原理

电动机驱动油泵，将两股液压油经操作台，一股压力油输送到与减速机连接的液压马达，减速后输出动力，带动钻具回转。另一股压力油输送到油缸推动活塞来回移动，即可带动动力头作给进，回程或起拨钻具。顺逆时针旋转节流伐手轮可调节钻机钻孔给进速度。操作相应手柄可控制液压夹持器、液压卡盘动作，松卸，夹紧钻杆以及机架升降和钻孔或安装角度的调整。

ZDY-750全液压坑道钻机技术参数

型号ZDY750

钻进深度100-150 m

开孔直经115mm

终孔直经65/75mm

钻杆直经42/50mm

钻孔倾角0~90°

额定转速330 120rpm

额定扭矩750/300N.m

给进力50KN

起拨力30 KN

给进行程850 mm

电机功率18.5KW

主机外形尺寸2107*440*615mm

泵站外形尺寸1400*700*986mm

整机重量1400KG
